ППСПвПвМнг(А)-HF

Отправить заявку

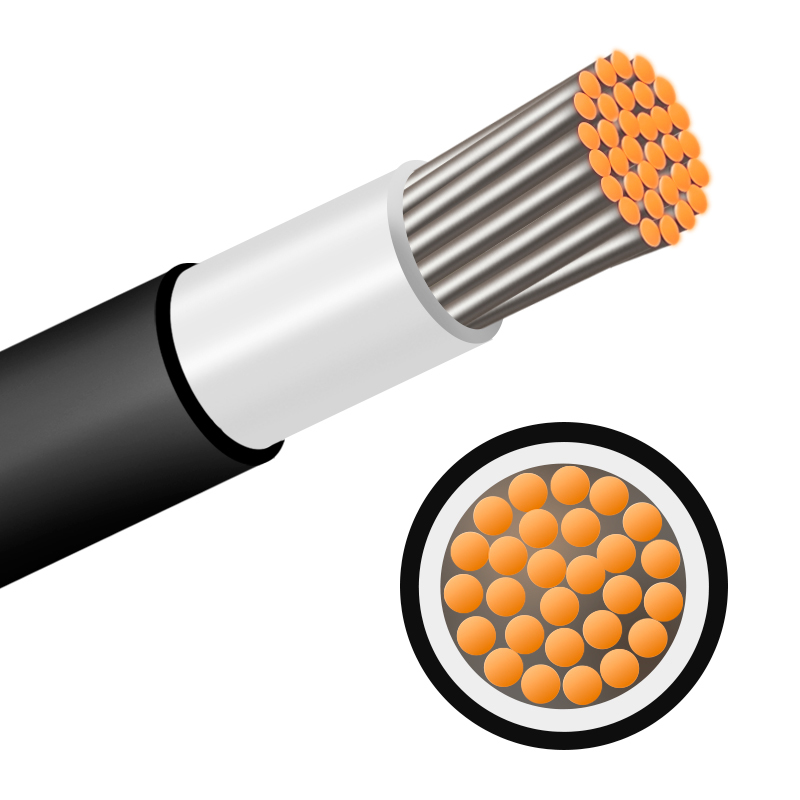

Провод силовой малогабаритный пониженной пожарной опасности с изоляцией и оболочкой из сшитой полимерной композиции, не содержащей галогенов, маслостойкий

Основные конструктивные размеры проводов марки ППСПвПвМнг(А)-HF:

Номинальное сечение, мм²	Номинальная толщина изоляции провода, мм					Номинальная толщина оболочки провода, мм
	Номинальное переменное напряжение, В
	660	1000	2000	3000	4000	660	1000	2000	3000	4000
0,35	0,3	0,4	0,5	0,6	0,7	0,3	0,3	0,3	0,3	0,3
0,5	0,3	0,4	0,5	0,6	0,7	0,3	0,3	0,3	0,3	0,3
0,75	0,3	0,4	0,5	0,6	0,7	0,3	0,3	0,3	0,3	0,3
1,0	0,3	0,4	0,5	0,6	0,7	0,3	0,3	0,3	0,3	0,3
1,5	0,4	0,5	0,6	0,7	0,8	0,3	0,3	0,3	0,3	0,3
2,5	0,4	0,5	0,6	0,7	0,8	0,3	0,3	0,3	0,3	0,3
4	0,4	0,5	0,6	0,7	0,8	0,3	0,3	0,3	0,3	0,3
6	0,4	0,5	0,6	0,7	0,8	0,3	0,3	0,3	0,3	0,3
10	0,6	0,7	0,8	0,9	1,0	0,4	0,4	0,4	0,4	0,4
16	0,6	0,7	0,8	0,9	1,0	0,4	0,4	0,4	0,4	0,4
25	0,7	0,8	0,9	1,0	1,1	0,5	0,5	0,5	0,5	0,5
35	0,7	0,8	0,9	1,0	1,1	0,5	0,5	0,5	0,5	0,5
50	0,8	0,9	1,0	1,1	1,2	0,6	0,6	0,6	0,6	0,6
70	0,8	0,9	1,0	1,1	1,2	0,6	0,6	0,6	0,6	0,6
95	1,0	1,1	1,2	1,3	1,4	0,6	0,6	0,6	0,6	0,6
120	1,0	1,1	1,2	1,3	1,4	0,6	0,6	0,6	0,6	0,6
150	1,2	1,3	1,4	1,5	1,6	0,6	0,6	0,6	0,6	0,6
185	1,4	1,5	1,6	1,7	1,8	0,6	0,6	0,6	0,6	0,6
240	1,4	1,7	1,8	1,9	2,0	0,6	0,6	0,6	0,6	0,6
300	1,8	1,9	2,0	2,1	2,2	0,6	0,6	0,6	0,6	0,6
400	1,9	2,0	2,1	2,2	2,3	0,6	0,6	0,6	0,6	0,6

Наружные диаметры проводов марки ППСПвПвМнг(А)-HF:

Номинальное сечение жил, мм²	Наружный диаметр провода, мм
	номинальный					максимальный
	Номинальное переменное напряжение, В
	660	1000	2000	3000	4000	660	1000	2000	3000	4000
0,35	2,1	2,3	2,5			2,4	2,6	2,8
0,5	2,2	2,4	2,6	2,8		2,5	2,7	2,9	3,1
0,75	2,3	2,5	2,7	2,9		2,6	2,8	3,0	3,2
1,0	2,5	2,7	2,9	3,1		2,8	3,0	3,2	3,5
1,5	3,0	3,2	3,4	3,6	3,8	3,4	3,6	3,8	4,0	4,2
2,5	3,5	3,7	3,9	4,1	4,3	3,9	4,1	4,3	4,6	4,9
4	3,9	4,1	4,3	4,5	4,7	4,3	4,6	4,8	5,0	5,2
6	4,7	4,9	5,1	5,3	5,5	5,2	5,4	5,6	5,8	6,0
10	6,0	6,2	6,4	6,6	6,8	6,5	6,7	6,9	7,1	7,3
16	7,3	7,5	7,7	7,9	8,1	7,9	8,1	8,3	8,5	8,7
25	8,6	8,8	9,0	9,2	9,4	9,2	9,2	9,4	9,6	10,0
35	9,6	9,8	10,0	10,2	10,4	10,2	10,4	10,6	10,8	11,0
50	11,1	11,3	11,5	11,7	11,9	11,7	11,9	12,1	12,3	12,5
70	13,3	13,5	13,7	13,9	14,1	14,0	14,2	14,4	14,6	14,8
95	15,8	16,0	16,2	16,4	16,6	16,5	16,7	16,9	17,1	17,3
120	18,0	18,2	18,4	18,6	18,8	18,7	18,9	19,1	19,3	19,5
150	19,1	19,3	19,5	19,7	19,9	19,8	20,0	20,2	20,4	20,6
185	21,5	21,7	21,9	22,1	22,3	22,2	22,4	22,6	22,8	23,0
240	23,8	24,0	24,2	24,4	24,6	24,5	24,7	24,9	25,1	25,3
300	28,3	28,5	28,7	28,9	29,1	29,0	29,2	29,4	29,6	29,8
400	31,4	31,6	31,8	32,0	32,2	32,1	32,3	32,5	32,7	32,9

Расчетные массы проводов марки ППСПвПвМнг(А)-HF:

Номинальное сечение жил, мм²	Напряжение, В
Номинальное сечение жил, мм²	660	1000	2000	3000	4000
0,35	8	9	10
0,5	9	11	12	13
0,75	11	13	14	15
1,0	14	15	17	18
1,5	20	22	23	25	27
2,5	30	32	34	36	38
4	44	46	48	50	52
6	63	65	68	70	73
10	108	94	97	100	103
16	163	167	171	174	178
25	242	247	251	255	260
35	334	338	343	348	353
50	475	481	486	492	497
70	669	675	682	688	695
95	888	895	903	911	918
120	1137	1145	1154	1163	1172
150	1420	1429	1438	1447	1457
185	1703	1713	1724	1734	1745
240	2249	2260	2272	2284	2295
300	2756	2770	2783	2797	2811
400	3679	3694	3709	3724	3739
