ППСПвЭПвМнг(А)-HF

Отправить заявку

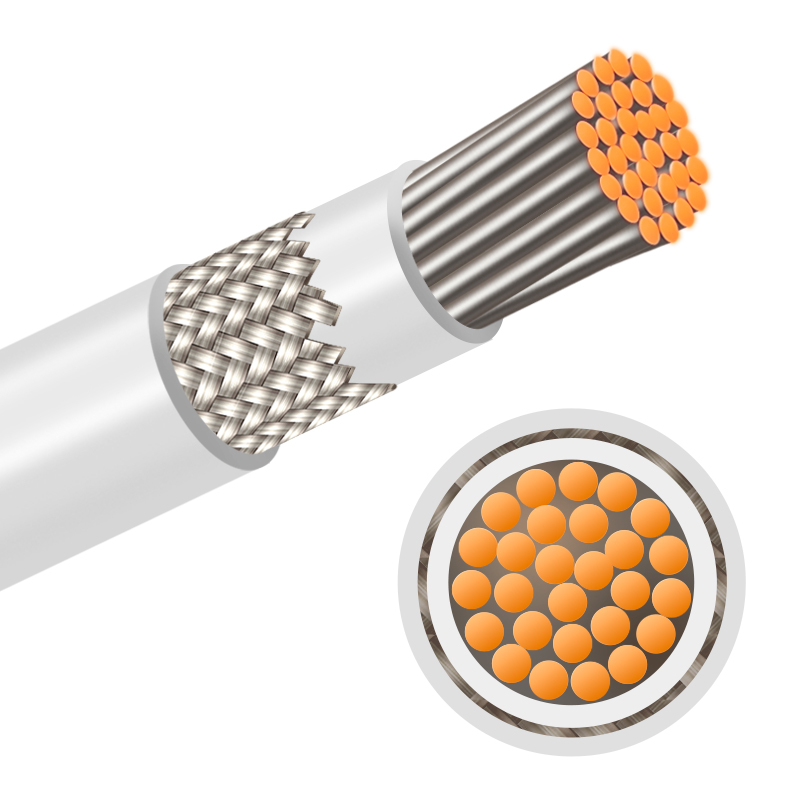

Провод силовой малогабаритный пониженной пожарной опасности с изоляцией и оболочкой из сшитой полимерной композиции, не содержащей галогенов, маслостойкий, с общим экраном из медных луженых проволок под оболочкой

Основные конструктивные размеры проводов марки ППСПвЭПвМнг(А)-HF:

Номинальное сечение, мм²	Номинальная толщина изоляции провода, мм					Номинальная толщина оболочки провода, мм
	Номинальное переменное напряжение, В
	660	1000	2000	3000	4000	660	1000	2000	3000	4000
0,35	0,3	0,4	0,5	0,6	0,7	0,4	0,4	0,4	0,4	0,4
0,5	0,3	0,4	0,5	0,6	0,7	0,4	0,4	0,4	0,4	0,4
0,75	0,3	0,4	0,5	0,6	0,7	0,4	0,4	0,4	0,4	0,4
1,0	0,3	0,4	0,5	0,6	0,7	0,4	0,4	0,4	0,4	0,4
1,5	0,4	0,5	0,6	0,7	0,8	0,4	0,4	0,4	0,4	0,4
2,5	0,4	0,5	0,6	0,7	0,8	0,4	0,4	0,4	0,4	0,4
4	0,4	0,5	0,6	0,7	0,8	0,4	0,4	0,4	0,4	0,4
6	0,4	0,5	0,6	0,7	0,8	0,4	0,4	0,4	0,4	0,4
10	0,6	0,7	0,8	0,9	1,0	0,5	0,5	0,5	0,5	0,5
16	0,6	0,7	0,8	0,9	1,0	0,6	0,6	0,6	0,6	0,6
25	0,7	0,8	0,9	1,0	1,1	0,7	0,7	0,7	0,7	0,7
35	0,7	0,8	0,9	1,0	1,1	0,7	0,7	0,7	0,7	0,7
50	0,8	0,9	1,0	1,1	1,2	0,8	0,8	0,8	0,8	0,8
70	0,8	0,9	1,0	1,1	1,2	0,8	0,8	0,8	0,8	0,8
95	1,0	1,1	1,2	1,3	1,4	0,8	0,8	0,8	0,8	0,8
120	1,0	1,1	1,2	1,3	1,4	0,8	0,8	0,8	0,8	0,8
150	1,2	1,3	1,4	1,5	1,6	0,8	0,8	0,8	0,8	0,8
185	1,4	1,5	1,6	1,7	1,8	0,8	0,8	0,8	0,8	0,8
240	1,4	1,7	1,8	1,9	2,0	0,8	0,8	0,8	0,8	0,8
300	1,8	1,9	2,0	2,1	2,2	0,8	0,8	0,8	0,8	0,8
400	1,9	2,0	2,1	2,2	2,3	0,8	0,8	0,8	0,8	0,8

Наружные диаметры проводов марки ППСПвЭПвМнг(А)-HF:

Номинальное сечение жил, мм²	Наружный диаметр провода, мм
	номинальный					максимальный
	Номинальное переменное напряжение, В
	660	1000	2000	3000	4000	660	1000	2000	3000	4000
0,35	2,9	3,1	3,3			3,2	3,5	3,7
0,5	3,0	3,2	3,4	3,6		3,4	3,6	3,8	4,0
0,75	3,1	3,3	3,5	3,7		3,5	3,7	3,9	4,1
1,0	3,3	3,5	3,7	3,9		3,7	3,9	4,1	4,3
1,5	3,8	4,0	4,2	4,4	4,6	4,2	4,4	4,7	4,9	5,1
2,5	4,3	4,5	4,7	4,9	5,1	4,8	5,0	5,2	5,4	5,6
4	4,7	4,9	5,1	5,3	5,5	5,2	5,4	5,6	5,8	6,0
6	5,5	5,7	5,9	6,1	6,3	6,0	6,2	6,4	6,6	6,8
10	6,8	7,0	7,2	7,4	7,6	7,3	7,5	7,8	8,0	8,2
16	8,3	8,5	8,7	8,9	9,1	8,9	9,1	9,3	9,5	9,7
25	9,6	9,8	10,0	10,2	10,4	10,2	10,4	10,6	10,8	11,0
35	10,6	10,8	11,4	11,6	11,8	11,2	11,4	11,6	12,2	12,4
50	12,5	12,7	12,9	13,1	13,3	13,1	13,3	13,5	13,8	14,0
70	14,7	14,9	15,1	15,3	15,5	15,4	15,6	15,8	16,0	16,2
95	17,2	17,4	17,6	17,8	18,0	17,9	18,1	18,3	18,5	18,7
120	19,4	19,6	19,8	20,0	20,2	20,1	20,3	20,5	20,7	20,9
150	20,5	20,7	20,9	21,1	21,3	21,2	21,4	21,6	21,8	22,0
185	22,9	23,1	23,3	23,5	23,7	23,6	23,8	24,0	24,2	24,4
240	25,2	25,4	25,6	25,8	26,0	25,9	26,1	26,3	26,5	26,7
300	29,7	29,9	30,1	30,3	30,5	30,4	30,6	30,8	31,0	31,2
400	32,8	33,0	33,2	33,4	33,6	33,5	33,7	33,9	34,1	34,3

Расчетные массы проводов марки ППСПвЭПвМнг(А)-HF:

Номинальное сечение жил, мм²	Напряжение, В
Номинальное сечение жил, мм²	660	1000	2000	3000	4000
0,35	16	17	19
0,5	18	20	22	24
0,75	20	22	24	26
1,0	24	26	28	30
1,5	31	34	36	38	41
2,5	43	46	48	51	54
4	59	61	64	67	70
6	81	84	87	90	93
10	130	133	137	141	145
16	194	198	203	208	212
25	278	283	288	293	299
35	374	379	384	414	420
50	547	553	560	567	574
70	754	762	770	778	786
95	989	998	1007	1016	1025
120	1252	1262	1272	1282	1292
150	1542	1552	1563	1573	1584
185	1841	1852	1864	1876	1888
240	2401	2414	2427	2440	2453
300	2937	2952	2967	2982	2997
400	3879	3896	3912	3929	3945
