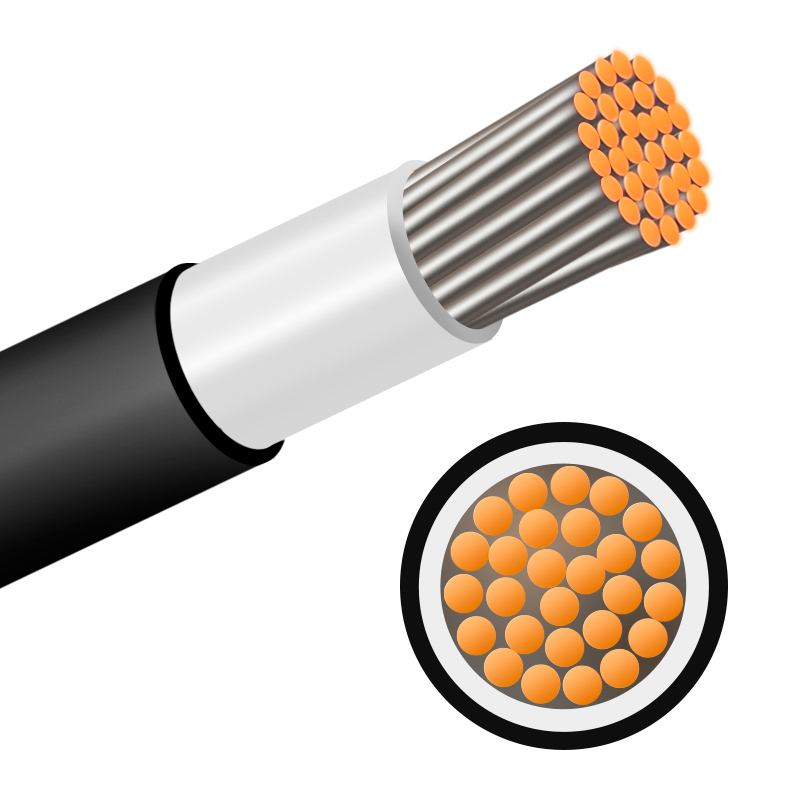

ППСТМТнг(А)-HF

Отправить заявку

Провод силовой малогабаритный пониженной пожарной опасности с изоляцией и оболочкой из термопластичной композиции, не содержащей галогенов, маслостойкий

Основные конструктивные размеры проводов марки ППСТМТнг(А)-HF:

Номинальное сечение, мм²	Номинальная толщина изоляции провода, мм					Номинальная толщина оболочки провода, мм
	Номинальное переменное напряжение, В
	660	1000	2000	3000	4000	660	1000	2000	3000	4000
0,35	0,3	0,4	0,5	0,6	0,7	0,3	0,3	0,3	0,3	0,3
0,5	0,3	0,4	0,5	0,6	0,7	0,3	0,3	0,3	0,3	0,3
0,75	0,3	0,4	0,5	0,6	0,7	0,3	0,3	0,3	0,3	0,3
1,0	0,3	0,4	0,5	0,6	0,7	0,3	0,3	0,3	0,3	0,3
1,5	0,4	0,5	0,6	0,7	0,8	0,3	0,3	0,3	0,3	0,3
2,5	0,4	0,5	0,6	0,7	0,8	0,3	0,3	0,3	0,3	0,3
4	0,4	0,5	0,6	0,7	0,8	0,3	0,3	0,3	0,3	0,3
6	0,4	0,5	0,6	0,7	0,8	0,3	0,3	0,3	0,3	0,3
10	0,6	0,7	0,8	0,9	1,0	0,4	0,4	0,4	0,4	0,4
16	0,6	0,7	0,8	0,9	1,0	0,4	0,4	0,4	0,4	0,4
25	0,7	0,8	0,9	1,0	1,1	0,5	0,5	0,5	0,5	0,5
35	0,7	0,8	0,9	1,0	1,1	0,5	0,5	0,5	0,5	0,5
50	0,8	0,9	1,0	1,1	1,2	0,6	0,6	0,6	0,6	0,6
70	0,8	0,9	1,0	1,1	1,2	0,6	0,6	0,6	0,6	0,6
95	1,0	1,1	1,2	1,3	1,4	0,6	0,6	0,6	0,6	0,6
120	1,0	1,1	1,2	1,3	1,4	0,6	0,6	0,6	0,6	0,6
150	1,2	1,3	1,4	1,5	1,6	0,6	0,6	0,6	0,6	0,6
185	1,4	1,5	1,6	1,7	1,8	0,6	0,6	0,6	0,6	0,6
240	1,4	1,7	1,8	1,9	2,0	0,6	0,6	0,6	0,6	0,6
300	1,8	1,9	2,0	2,1	2,2	0,6	0,6	0,6	0,6	0,6
400	1,9	2,0	2,1	2,2	2,3	0,6	0,6	0,6	0,6	0,6

Наружные диаметры проводов марки ППСТМТнг(А)-HF:

Номинальное сечение жил, мм²	Наружный диаметр провода, мм
	номинальный					максимальный
	Номинальное переменное напряжение, В
	660	1000	2000	3000	4000	660	1000	2000	3000	4000
0,35	3,9	4,1	4,3			4,3	4,6	4,8
0,5	4,0	4,2	4,4	4,6		4,5	4,7	4,9	5,1
0,75	4,1	4,3	4,5	4,7		4,6	4,8	5,0	5,2
1,0	4,3	4,5	4,7	4,9		4,8	5,0	5,2	5,4
1,5	4,6	4,8	5,0	5,2	5,4	5,1	5,3	5,5	5,7	5,9
2,5	5,1	5,3	5,5	5,7	5,9	5,6	5,8	6,0	6,2	6,4
4	5,5	5,7	5,9	6,1	6,5	6,0	6,2	6,4	6,6	7,0
6	6,3	6,5	6,7	6,9	7,3	6,8	7,0	7,2	7,4	7,9
10	7,0	7,2	7,4	7,6	8,0	7,5	7,8	8,0	8,2	8,6
16	8,5	8,7	8,9	9,3	9,7	9,1	9,3	9,5	9,9	10,3
25	9,6	9,8	10,0	10,6	11,0	10,2	10,4	10,6	11,2	11,6
35	10,6	10,8	11,0	11,6	12,0	11,2	11,4	11,6	12,2	12,6
50	11,9	12,1	12,3	13,3	13,7	12,5	12,7	12,9	14,0	14,4
70	14,1	14,3	14,5	15,5	15,9	14,8	15,0	15,2	16,2	16,6
95	16,2	16,4	16,6	17,6	18,0	16,9	17,1	17,3	18,3	18,7
120	18,8	19,0	19,4	20,2	20,6	19,5	19,7	20,1	20,5	21,3
150	19,7	19,9	20,3	21,9	22,3	20,4	20,6	21,0	22,6	23,0
185	21,7	21,9	22,3	23,9	24,3	22,4	22,6	23,0	24,6	25,0
240	23,6	23,8	24,2	25,8	26,2	24,3	24,5	24,9	26,5	26,9
300	27,7	27,9	28,3	29,9	30,7	28,4	28,6	29,0	30,6	31,0
400	31,0	31,2	31,6	33,2	33,6	31,7	31,9	32,3	18,3	18,7

Расчетные массы проводов марки ППСТМТнг(А)-HF:

Номинальное сечение жил, мм²	Напряжение, В
Номинальное сечение жил, мм²	660	1000	2000	3000	4000
0,35	20	22	24
0,5	23	25	27	29
0,75	25	27	29	31
1,0	29	31	33	36
1,5	35	37	39	42	44
2,5	46	49	52	54	57
4	62	65	67	70	76
6	84	87	90	94	100
10	123	126	130	133	141
16	186	190	194	203	212
25	264	268	273	288	298
35	358	363	368	384	395
50	497	503	508	539	552
70	695	701	708	744	759
95	902	910	918	959	976
120	1171	1180	1198	1217	1256
150	1447	1456	1475	1556	1577
185	1712	1723	1744	1832	1855
240	2237	2248	2271	2367	2391
300	2715	2728	2755	2866	2895
400	3648	3663	3692	3840	3876
