ППСТЭМТнг(А)-HF

Отправить заявку

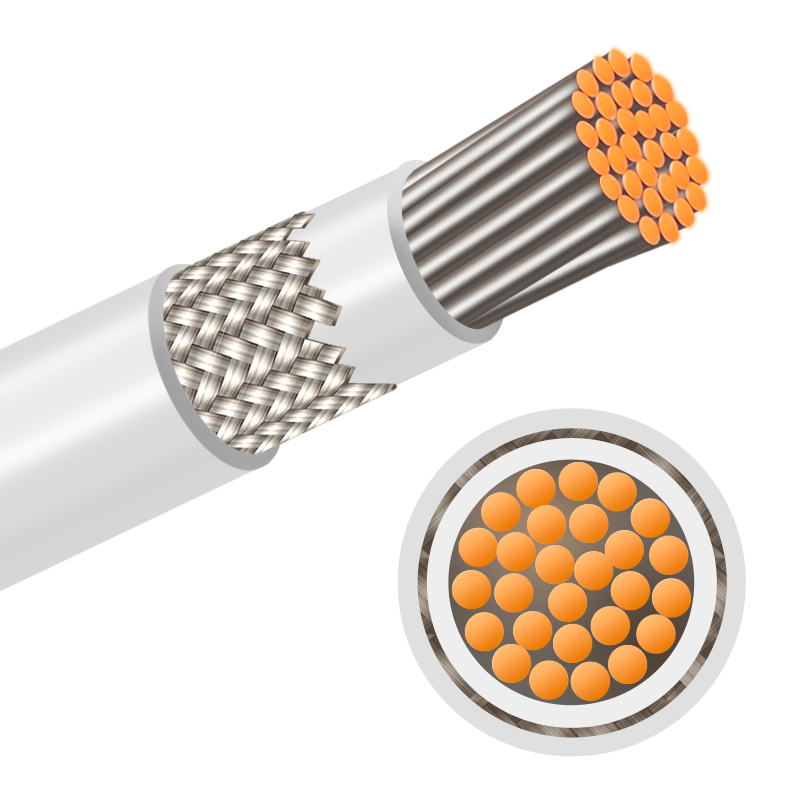

Провод силовой малогабаритный пониженной пожарной опасности с изоляцией и оболочкой из термопластичной композиции, не содержащей галогенов, маслостойкий, с общим экраном из медных луженых проволок под оболочкой

Основные конструктивные размеры проводов марки ППСТЭМТнг(А)-HF:

Номинальное сечение, мм²	Номинальная толщина изоляции провода, мм					Номинальная толщина оболочки провода, мм
	Номинальное переменное напряжение, В
	660	1000	2000	3000	4000	660	1000	2000	3000	4000
0,35	0,3	0,4	0,5	0,6	0,7	0,4	0,4	0,4	0,4	0,4
0,5	0,3	0,4	0,5	0,6	0,7	0,4	0,4	0,4	0,4	0,4
0,75	0,3	0,4	0,5	0,6	0,7	0,4	0,4	0,4	0,4	0,4
1,0	0,3	0,4	0,5	0,6	0,7	0,4	0,4	0,4	0,4	0,4
1,5	0,4	0,5	0,6	0,7	0,8	0,4	0,4	0,4	0,4	0,4
2,5	0,4	0,5	0,6	0,7	0,8	0,4	0,4	0,4	0,4	0,4
4	0,4	0,5	0,6	0,7	0,8	0,4	0,4	0,4	0,4	0,4
6	0,4	0,5	0,6	0,7	0,8	0,4	0,4	0,4	0,4	0,4
10	0,6	0,7	0,8	0,9	1,0	0,5	0,5	0,5	0,5	0,5
16	0,6	0,7	0,8	0,9	1,0	0,6	0,6	0,6	0,6	0,6
25	0,7	0,8	0,9	1,0	1,1	0,7	0,7	0,7	0,7	0,7
35	0,7	0,8	0,9	1,0	1,1	0,7	0,7	0,7	0,7	0,7
50	0,8	0,9	1,0	1,1	1,2	0,8	0,8	0,8	0,8	0,8
70	0,8	0,9	1,0	1,1	1,2	0,8	0,8	0,8	0,8	0,8
95	1,0	1,1	1,2	1,3	1,4	0,8	0,8	0,8	0,8	0,8
120	1,0	1,1	1,2	1,3	1,4	0,8	0,8	0,8	0,8	0,8
150	1,2	1,3	1,4	1,5	1,6	0,8	0,8	0,8	0,8	0,8
185	1,4	1,5	1,6	1,7	1,8	0,8	0,8	0,8	0,8	0,8
240	1,4	1,7	1,8	1,9	2,0	0,8	0,8	0,8	0,8	0,8
300	1,8	1,9	2,0	2,1	2,2	0,8	0,8	0,8	0,8	0,8
400	1,9	2,0	2,1	2,2	2,3	0,8	0,8	0,8	0,8	0,8

Наружные диаметры проводов марки ППСТЭМТнг(А)-HF:

Номинальное сечение жил, мм²	Наружный диаметр провода, мм
	номинальный					максимальный
	Номинальное переменное напряжение, В
	660	1000	2000	3000	4000	660	1000	2000	3000	4000
0,35	4,5	4,7	4,9			5,0	5,2	5,4
0,5	4,8	5,0	5,2	5,4		5,3	5,5	5,7	5,9
0,75	4,9	5,1	5,3	5,5		5,4	5,6	5,8	6,0
1,0	5,1	5,3	5,5	5,7		5,6	5,8	6,0	6,2
1,5	5,2	5,2	5,2	5,2	5,2	5,7	5,7	5,7	5,7	5,7
2,5	5,9	6,1	6,3	6,5	6,7	6,4	6,6	6,8	7,0	7,2
4	6,3	6,5	6,7	6,9	7,3	6,8	7,0	7,2	7,4	7,9
6	7,1	7,3	7,5	7,7	8,1	7,7	7,9	8,1	8,3	8,7
10	7,8	8,0	8,2	8,4	8,8	8,4	8,6	8,8	9,0	9,4
16	9,5	9,7	9,9	10,3	10,7	10,1	10,3	10,5	10,9	11,3
25	10,6	10,8	11,0	11,6	12,0	11,2	11,4	11,6	12,2	12,6
35	11,6	11,8	12,4	13,0	13,4	12,2	12,4	13,0	13,7	14,1
50	13,3	13,5	13,7	14,7	15,1	14,0	14,2	14,4	15,4	15,8
70	15,5	15,7	15,9	16,9	17,3	16,2	16,4	16,6	17,6	18,0
95	17,6	17,8	18,0	19,0	19,4	18,3	18,5	18,7	19,7	20,1
120	20,2	20,4	20,8	21,6	22,0	20,9	21,1	21,5	22,3	22,7
150	21,1	21,3	21,7	23,3	23,7	21,8	22,0	22,4	24,0	24,4
185	23,1	23,3	23,7	25,3	25,7	23,8	24,0	24,4	26,0	26,4
240	23,0	25,2	25,6	27,2	27,6	23,7	25,9	26,3	27,9	28,3
300	29,1	29,3	29,7	31,3	31,7	29,8	30,0	30,4	32,0	32,4
400	32,4	32,6	33,0	34,8	35,2	33,1	33,3	33,7	35,5	35,9

Расчетные массы проводов марки ППСТЭМТнг(А)-HF:

Номинальное сечение жил, мм²	Напряжение, В
Номинальное сечение жил, мм²	660	1000	2000	3000	4000
0,35	30	33	35
0,5	35	38	40	43
0,75	38	41	43	46
1,0	42	45	48	51
1,5	47	49	50	52	53
2,5	63	66	69	72	76
4	80	83	86	90	97
6	104	108	112	116	124
10	146	150	154	158	167
16	218	223	228	238	248
25	300	306	311	327	339
35	398	404	434	452	465
50	569	576	583	616	631
70	780	788	796	835	852
95	1001	1010	1019	1062	1081
120	1286	1296	1316	1356	1377
150	1566	1576	1597	1681	1704
185	1844	1856	1878	1970	1995
240	2269	2393	2417	2516	2542
300	2884	2898	2926	3040	3071
400	3836	3852	3883	4025	4059
