ПГТКОнг(А)-HF

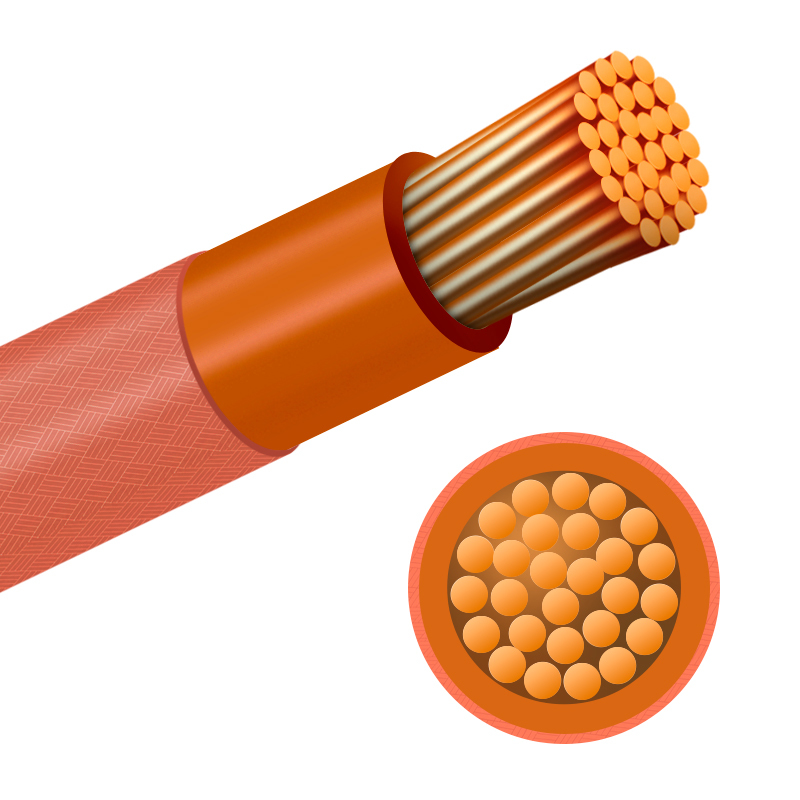

Провод теплостойкий с медными жилами с изоляционно-шланговой оболочкой из кремнийорганической резины, не распространяющей горение, не содержащей галогенов, с низкой токсичностью продуктов горения, в оплетке из полиэфирных нитей, пропитанной термостойким лаком

Основные конструктивные размеры проводов марки ПГТКОнг(А)-HF

Номинальная толщина изоляционно-шланговой оболочки проводов:

Номинальное сечение жил, мм²	Номинальная толщина изоляционно-шланговой оболочки, мм
	Номинальное переменное напряжение, В
	660	1000	2000	3000	4000
0,35	0,6
0,5	0,6
0,75	0,6	1,6	2,0	2,8	3,2
1,0	0,6	1,6	2,0	2,8	3,2
1,5	0,7	1,8	2,2	3,0	3,2
2,5	0,7	1,8	2,2	3,0	3,5
4	0,9	1,8	2,2	3,0	3,5
6	1,0	1,8	2,2	3,0	3,5
10	1,1	1,9	2,4	3,5	4,0
16	1,2	2,0	2,4	3,5	4,0
25	1,4	2,2	2,4	3,5	4,0
35	1,4	2,2	2,6	3,5	4,0
50	1,6	2,4	2,6	3,5	4,0
70	1,6	2,4	2,6	3,5	4,0
95	1,8	2,6	2,8	3,5	4,0
120	1,8	2,6	3,0	3,5	4,0
150	2,0	2,8	3,2	3,7	4,2
185	2,0	3,0	3,2	3,7	4,2
240	2,2	3,2	3,6	3,7	4,2
300	2,2	3,4	3,6	3,7	4,2

Номинальные наружные диаметры проводов:

Номинальное сечение жил, мм²	Номинальное напряжение проводов, В
	660	1000	2000	3000	4000
	Номинальные наружные диаметры, мм
0,35	2,3
0,5	2,4
0,75	2,6	4,7	5,6	7,2	8,0
1,0	2,9	5,0	5,7	7,3	8,1
1,5	3,3	5,6	6,4	8,0	8,4
2,5	3,8	6,1	6,8	8,4	9,4
4	4,6	6,5	7,3	8,9	9,9
6	5,6	7,3	8,1	9,7	10,7
10	7,0	8,8	9,4	11,7	12,7
16	8,3	10,0	11,1	13,3	14,3
25	10,3	12,0	12,4	14,6	15,6
35	10,3	12,0	12,8	14,6	15,6
50	11,8	13,6	14,0	15,7	16,7
70	14,1	15,8	16,2	18,0	18,9
95	16,7	18,2	18,8	20,2	21,2
120	18,7	20,4	21,2	23,8	24,8
150	20,8	22,4	23,2	24,2	25,2
185	22,8	24,8	25,2	26,2	27,2
240	25,7	27,7	28,5	28,7	29,7
300	28,2	30,6	31,0	31,2	32,2

Максимальные наружные диаметры проводов:

Номинальное сечение жил, мм²	Номинальное напряжение проводов, В
	660	1000	2000	3000	4000
	Максимальные наружные диаметры, мм
0,35	2,3
0,5	2,5
0,75	2,9	4,9	6,2	7,9	8,8
1,0	3,1	5,1	6,3	8,0	8,9
1,5	3,6	5,8	7,1	8,8	9,3
2,5	4,0	6,2	7,5	9,2	10,3
4	4,7	6,5	8,0	9,8	10,9
6	5,7	7,3	8,9	10,7	11,8
10	7,0	8,6	10,3	12,8	13,9
16	8,9	10,5	12,2	14,6	15,7
25	10,9	12,5	13,6	16,1	17,2
35	11,9	13,3	14,1	16,1	17,2
50	13,2	15,0	15,4	17,3	18,4
70	15,6	17,2	17,8	19,8	20,8
95	18,2	19,8	20,7	22,2	23,3
120	19,0	20,6	23,3	24,4	25,5
150	22,0	24,0	25,1	26,2	27,3
185	23,9	25,8	26,2	27,2	28,1
240	26,7	28,6	29,5	29,7	30,7
300	29,2	31,6	32,0	32,2	33,1

Расчетная масса проводов:

Номинальное сечение жил, мм²	Расчетная масса 1 км провода, кг,
	на номинальное переменное напряжение, В
	660	1000	2000	3000	4000
0,35	8,5
0,5	11
0,75	13	33	45	71	88
1,0	16	37	49	77	94
1,5	22	49	63	93	102
2,5	33	63	78	110	135
4	52	80	95	130	158
6	75	105	122	160	188
10	124	169	192	264	301
16	182	230	250	326	368
25	272	330	342	430	474
35	360	422	450	521	568
50	510	591	607	688	738
70	706	800	820	911	968
95	932	1046	1068	1150	1215
120	1200	1320	1370	1435	1504
150	1490	1640	1694	1766	1845
185	1861	2047	2077	2150	2209
240	2374	2573	2644	2648	2701
300	2907	3161	3196	3201	3253
