ППСТЭПнг(А)-HF

Отправить заявку

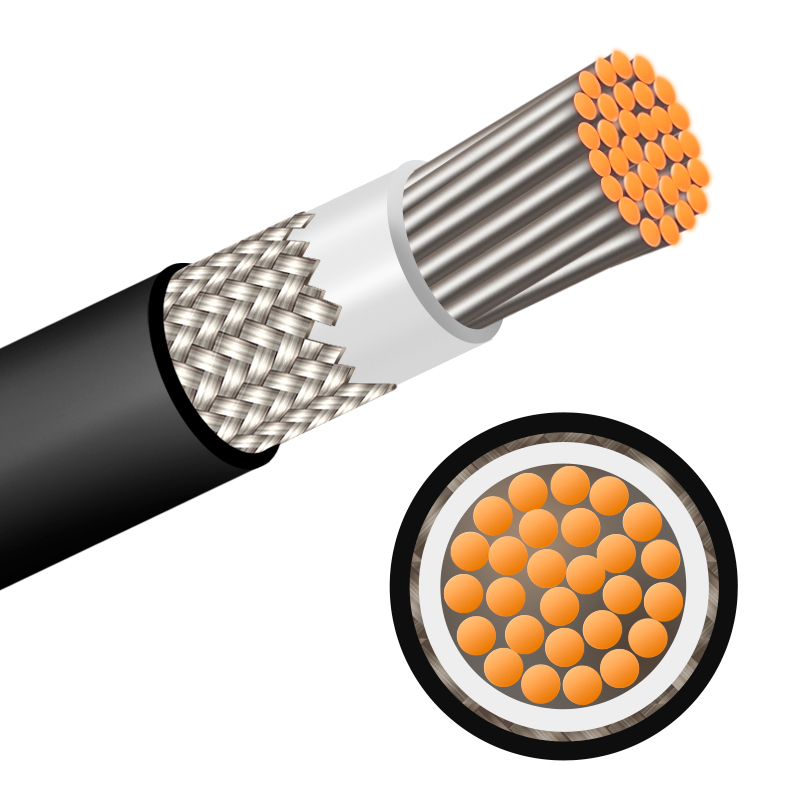

Провод, пониженной пожарной опасности, для подвижного состава рельсового транспорта с изоляцией из термоэластопласта самозатухающего, не содержащего галогенов, в оболочке из маслобензостойкой полимерной композиции, не содержащей галогенов, пониженной пожарной опасности, с экраном из медных луженых проволок под оболочкой

Основные конструктивные размеры проводов марки ППСТЭПнг(А)-HF

Номинальная толщина оболочки и номинальный наружный диаметр, в зависимости от значения номинального переменного напряжения, проводов марки ППСТЭПнг(А)-HF соответствуют значениям, указанным в таблице:

Номинальное сечение жил, мм²	Номинальная толщина оболочки провода, мм				Номинальный наружный диаметр провода, мм
	Номинальное переменное напряжение, В
	1000	2000	3000	4000	1000	2000	3000	4000
0,35	0,7	0,8	0,8	0,9	4,3	4,7	4,9	5,4
0,5	0,7	0,8	0,8	0,9	4,5	4,9	5,1	5,6
0,75	0,7	0,8	0,8	0,9	4,7	5,1	5,3	5,8
1,0	0,7	0,8	0,8	0,9	4,9	5,3	5,5	6,0
1,5	0,7	0,8	0,8	0,9	5,2	5,6	5,8	6,3
2,5	0,7	0,8	0,8	0,9	5,5	5,9	6,2	6,6
4	0,8	0,9	0,9	1,0	6,5	6,9	7,1	7,6
6	0,8	0,9	0,9	1,0	7,1	7,5	7,8	8,2
10	0,8	0,9	0,9	1,0	7,9	8,5	8,7	9,2
16	0,9	1,0	1,1	1,2	9,5	10,6	10,7	11,2
25	0,9	1,0	1,1	1,2	11,7	12,1	12,5	13,0
35	0,9	1,0	1,1	1,2	12,8	13,3	13,7	14,2
50	1,0	1,1	1,4	1,5	14,8	15,3	16,1	16,6
70	1,0	1,1	1,4	1,5	16,4	16,8	17,7	18,2
95	1,0	1,1	1,4	1,5	18,3	18,7	19,6	20,0
120	1,0	1,1	1,4	1,5	20,5	21,0	21,8	22,3
150	1,1	1,2	1,9	2,0	22,3	22,7	24,4	24,9
185	1,1	1,2	1,9	2,0	24,1	24,6	26,2	26,7
240	1,1	1,2	1,9	2,0	27,0	27,5	29,1	29,6
300	1,1	1,2	1,9	2,0	29,4	29,9	31,5	32,0
400	1,1	1,2	1,9	2,0	37,0	37,7	39,5	40,3

Расчетные массы проводов, кг/км:

Номинальное сечение жил, мм²	Напряжение, В
Номинальное сечение жил, мм²	1000	2000	3000	4000
0,35	29	33	36	41
0,5	31	36	39	44
0,75	34	39	42	47
1,0	39	44	46	52
1,5	45	50	53	59
2,5	58	63	67	73
4	77	83	87	94
6	101	108	112	120
10	142	150	154	162
16	208	218	227	237
25	293	304	315	326
35	389	400	412	424
50	557	570	598	613
70	765	781	813	829
95	982	999	1035	1054
120	1261	1281	1322	1343
150	1537	1558	1646	1668
185	1811	1833	1929	1953
240	2338	2362	2465	2491
300	2832	2860	2980	3010
400	3738	3769	3899	3932
