КПСТЭПнг(А)-HF

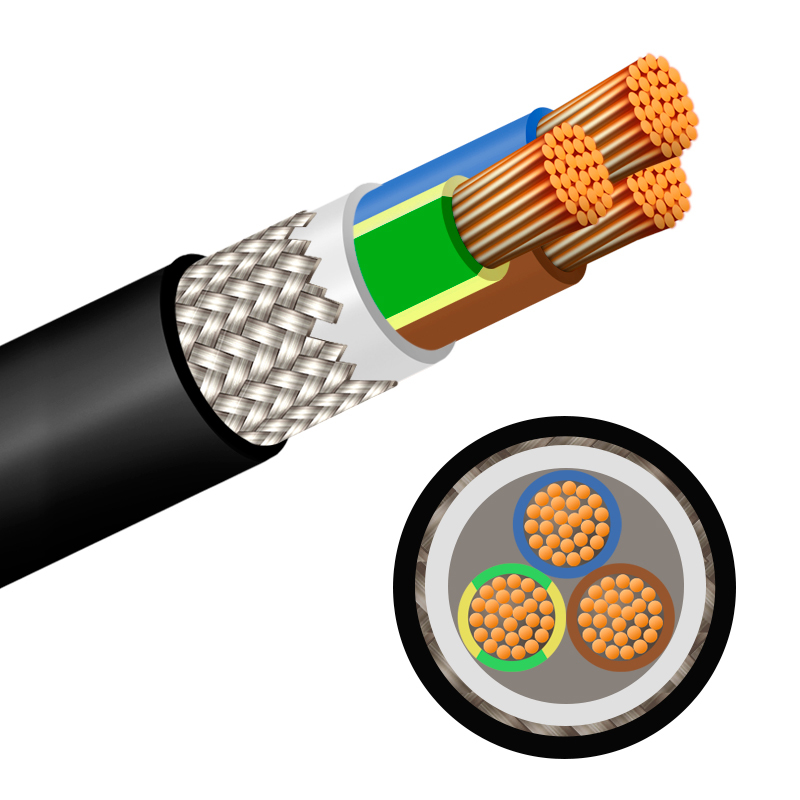

Кабель, пониженной пожарной опасности, для подвижного состава рельсового транспорта с изоляцией из термоэластопласта самозатухающего, не содержащего галогенов, в оболочке из маслобензостойкой полимерной композиции, не содержащей галогенов, пониженной пожарной опасности, с экраном из медных луженых проволок под оболочкой
Основные конструктивные размеры кабелей марки КПСТЭПнг(А)-HF
Номинальная толщина оболочки, номинальный наружный диаметр и расчетная масса кабелей марки КПCТЭПнг(А)-HF соответствуют значениям, указанным в таблице:
| Число и номинальное сечение жил, мм2 | Номинальная толщина оболочки, мм | Номинальный наружный диаметр кабеля, мм | Расчетная масса кабеля, кг/км |
| 2х0,35 | 1,2 | 7,2 | 64 |
| 3х0,35 | 1,2 | 7,5 | 73 |
| 4х0,35 | 1,2 | 8 | 85 |
| 5х0,35 | 1,5 | 9,2 | 111 |
| 7х0,35 | 1,5 | 9,9 | 131 |
| 12х0,35 | 1,5 | 12,7 | 214 |
| 16х0,35 | 1,5 | 13,8 | 256 |
| 19х0,35 | 1,5 | 14,4 | 284 |
| 24х0,35 | 1,5 | 16,5 | 345 |
| 27х0,35 | 1,5 | 16,8 | 369 |
| 33х0,35 | 1,5 | 18,0 | 425 |
| 37х0,35 | 1,7 | 19,0 | 478 |
| 2х0,5 | 1,2 | 7,4 | 69 |
| 3х0,5 | 1,2 | 7,7 | 81 |
| 4х0,5 | 1,2 | 8,3 | 95 |
| 5х0,5 | 1,5 | 9,5 | 123 |
| 7х0,5 | 1,5 | 10,2 | 147 |
| 12х0,5 | 1,5 | 13,2 | 242 |
| 16х0,5 | 1,5 | 14,4 | 292 |
| 19х0,5 | 1,5 | 15,0 | 326 |
| 24х0,5 | 1,5 | 17,2 | 397 |
| 27х0,5 | 1,5 | 17,5 | 427 |
| 33х0,5 | 1,7 | 19,1 | 512 |
| 37х0,5 | 1,7 | 19,8 | 556 |
| 2х0,75 | 1,2 | 7,7 | 75 |
| 3х0,75 | 1,2 | 8,0 | 89 |
| 4х0,75 | 1,5 | 9,2 | 118 |
| 5х0,75 | 1,5 | 9,9 | 135 |
| 7х0,75 | 1,5 | 10,6 | 163 |
| 12х0,75 | 1,5 | 13,7 | 270 |
| 16х0,75 | 1,5 | 15,0 | 328 |
| 19х0,75 | 1,5 | 15,6 | 369 |
| 24х0,75 | 1,5 | 18,0 | 450 |
| 27х0,75 | 1,7 | 18,7 | 504 |
| 33х0,75 | 1,7 | 20,0 | 584 |
| 37х0,75 | 1,7 | 20,7 | 635 |
| 2х1,0 | 1,2 | 8,1 | 85 |
| 3х1,0 | 1,5 | 9,1 | 115 |
| 4х1,0 | 1,5 | 9,8 | 135 |
| 5х1,0 | 1,5 | 10,5 | 156 |
| 7х1,0 | 1,5 | 11,3 | 190 |
| 12х1,0 | 1,5 | 14,6 | 315 |
| 16х1,0 | 1,5 | 16,0 | 385 |
| 19х1,0 | 1,5 | 16,8 | 434 |
| 24х1,0 | 1,7 | 19,8 | 552 |
| 27х1,0 | 1,7 | 20,1 | 596 |
| 33х1,0 | 1,7 | 21,5 | 694 |
| 37х1,0 | 1,7 | 22,3 | 757 |
| 2х1,5 | 1,5 | 9,2 | 111 |
| 3х1,5 | 1,5 | 9,7 | 133 |
| 4х1,5 | 1,5 | 10,4 | 158 |
| 5х1,5 | 1,5 | 11,2 | 18 |
| 7х1,5 | 1,5 | 12,5 | 252 |
| 12х1,5 | 1,5 | 15,7 | 380 |
| 16х1,5 | 1,5 | 17,2 | 470 |
| 19х1,5 | 1,7 | 18,5 | 551 |
| 24х1,5 | 1,7 | 21,3 | 676 |
| 27х1,5 | 1,7 | 21,7 | 734 |
| 33х1,5 | 1,7 | 23,2 | 860 |
| 37х1,5 | 1,9 | 24,5 | 965 |
| 2х2,5 | 1,5 | 10,2 | 141 |
| 3х2,5 | 1,5 | 10,7 | 173 |
| 4х2,5 | 1,5 | 11,5 | 209 |
| 5х2,5 | 1,5 | 12,9 | 271 |
| 7х2,5 | 1,5 | 13,9 | 338 |
| 12х2,5 | 1,5 | 17,7 | 522 |
| 16х2,5 | 1,7 | 19,9 | 672 |
| 19х2,5 | 1,7 | 20,9 | 767 |
| 24х2,5 | 1,9 | 24,6 | 971 |
| 27х2,5 | 1,9 | 25,1 | 1059 |
| 33х2,5 | 1,9 | 26,9 | 1248 |
| 37х2,5 | 1,9 | 27,8 | 1371 |
| 2х4 | 1,5 | 11,1 | 177 |
| 3х4 | 1,5 | 11,6 | 223 |
| 4х4 | 1,5 | 13,0 | 299 |
| 2х6 | 1,5 | 13,1 | 255 |
| 3х6 | 1,5 | 13,8 | 323 |
| 4х6 | 1,5 | 14,9 | 396 |
| 2х10 | 1,5 | 14,5 | 345 |
| 3х10 | 1,5 | 15,3 | 450 |
| 4х10 | 1,5 | 16,6 | 561 |
| 2х16 | 1,5 | 17,1 | 484 |
| 3х16 | 1,7 | 18,5 | 661 |
| 4х16 | 1,7 | 20,1 | 832 |
| 2х25 | 1,7 | 20,1 | 686 |
| 3х25 | 1,7 | 21,3 | 924 |
| 4х25 | 1,7 | 23,3 | 1174 |
| 2х35 | 1,7 | 22,1 | 892 |
| 3х35 | 1,7 | 23,4 | 1220 |
| 4х35 | 1,9 | 26,1 | 1588 |
| 2х50 | 1,9 | 24,7 | 1203 |
| 3х50 | 1,9 | 26,2 | 1664 |
| 4х50 | 1,9 | 28,7 | 2141 |
| 2х70 | 1,9 | 29,1 | 1642 |
| 3х70 | 1,9 | 30,9 | 2296 |
| 4х70 | 2,1 | 34,4 | 3002 |
