КПСПЭПнг(А)-HF

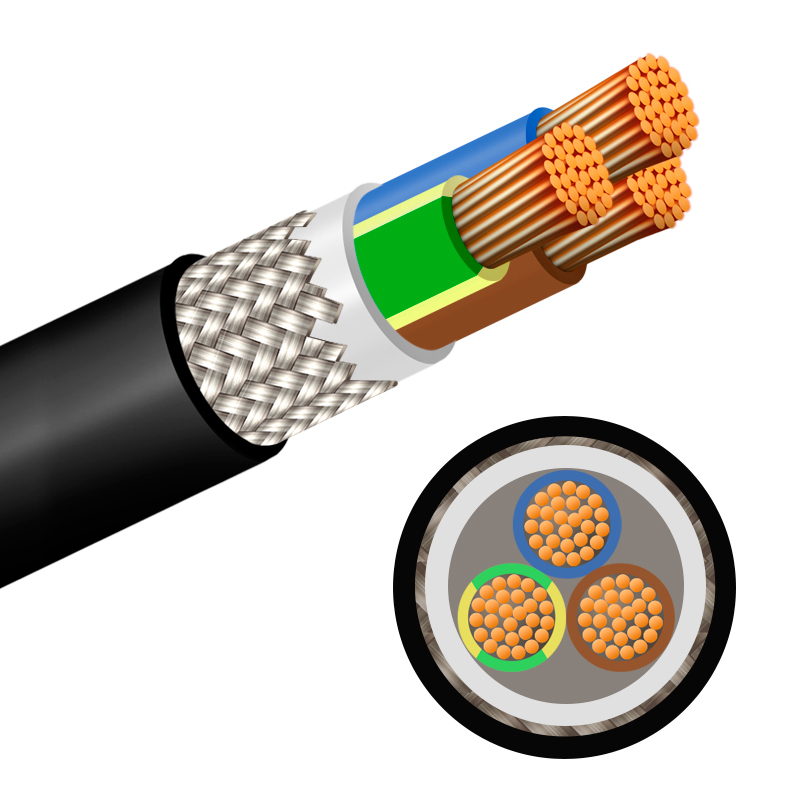

Кабель, пониженной пожарной опасности, для подвижного состава рельсового транспорта с изоляцией из полимерной композиции, не содержащей галогенов, в оболочке из маслобензостойкой полимерной композиции, не содержащей галогенов, пониженной пожарной опасности, с экраном из медных луженых проволок под оболочкой
Основные конструктивные размеры кабелей марки КПСПЭПнг(А)-HF
Номинальная толщина оболочки, номинальный наружный диаметр и расчетная масса кабелей марки КПCПЭПнг(А)-HF соответствуют значениям, указанным в таблице:
| Число и номинальное сечение жил, мм2 | Номинальная толщина оболочки, мм | Номинальный наружный диаметр кабеля, мм | Расчетная масса кабеля, кг/км |
| 2х0,35 | 1,2 | 7,2 | 66 |
| 3х0,35 | 1,2 | 7,5 | 76 |
| 4х0,35 | 1,2 | 8,0 | 89 |
| 5х0,35 | 1,5 | 9,2 | 115 |
| 7х0,35 | 1,5 | 9,9 | 137 |
| 12х0,35 | 1,5 | 12,7 | 225 |
| 16х0,35 | 1,5 | 13,8 | 271 |
| 19х0,35 | 1,5 | 14,4 | 302 |
| 24х0,35 | 1,5 | 16,5 | 367 |
| 27х0,35 | 1,5 | 16,8 | 394 |
| 33х0,35 | 1,5 | 18,0 | 454 |
| 37х0,35 | 1,7 | 19,0 | 512 |
| 2х0,5 | 1,2 | 7,4 | 71 |
| 3х0,5 | 1,2 | 7,7 | 84 |
| 4х0,5 | 1,2 | 8,3 | 99 |
| 5х0,5 | 1,5 | 9,5 | 128 |
| 7х0,5 | 1,5 | 10,2 | 154 |
| 12х0,5 | 1,5 | 13,2 | 254 |
| 16х0,5 | 1,5 | 14,4 | 307 |
| 19х0,5 | 1,5 | 15,0 | 344 |
| 24х0,5 | 1,5 | 17,2 | 420 |
| 27х0,5 | 1,5 | 17,5 | 453 |
| 33х0,5 | 1,7 | 19,1 | 545 |
| 37х0,5 | 1,7 | 19,8 | 592 |
| 2х0,75 | 1,2 | 7,7 | 78 |
| 3х0,75 | 1,2 | 8,0 | 92 |
| 4х0,75 | 1,5 | 9,2 | 122 |
| 5х0,75 | 1,5 | 9,9 | 140 |
| 7х0,75 | 1,5 | 10,6 | 171 |
| 12х0,75 | 1,5 | 13,7 | 283 |
| 16х0,75 | 1,5 | 15,0 | 345 |
| 19х0,75 | 1,5 | 15,6 | 389 |
| 24х0,75 | 1,5 | 18,0 | 476 |
| 27х0,75 | 1,7 | 18,7 | 533 |
| 33х0,75 | 1,7 | 20,0 | 619 |
| 37х0,75 | 1,7 | 20,7 | 674 |
| 2х1,0 | 1,2 | 8,1 | 87 |
| 3х1,0 | 1,5 | 9,1 | 118 |
| 4х1,0 | 1,5 | 9,8 | 140 |
| 5х1,0 | 1,5 | 10,5 | 162 |
| 7х1,0 | 1,5 | 11,3 | 198 |
| 12х1,0 | 1,5 | 14,6 | 329 |
| 16х1,0 | 1,5 | 16,0 | 405 |
| 19х1,0 | 1,5 | 16,8 | 457 |
| 24х1,0 | 1,7 | 19,8 | 580 |
| 27х1,0 | 1,7 | 20,1 | 629 |
| 33х1,0 | 1,7 | 21,5 | 734 |
| 37х1,0 | 1,7 | 22,3 | 801 |
| 2х1,5 | 1,5 | 9,2 | 114 |
| 3х1,5 | 1,5 | 9,7 | 137 |
| 4х1,5 | 1,5 | 10,4 | 164 |
| 5х1,5 | 1,5 | 11,2 | 191 |
| 7х1,5 | 1,5 | 12,5 | 262 |
| 12х1,5 | 1,5 | 15,7 | 397 |
| 16х1,5 | 1,5 | 17,2 | 491 |
| 19х1,5 | 1,7 | 18,5 | 576 |
| 24х1,5 | 1,7 | 21,3 | 709 |
| 27х1,5 | 1,7 | 21,7 | 771 |
| 33х1,5 | 1,7 | 23,2 | 905 |
| 37х1,5 | 1,9 | 24,5 | 1015 |
| 2х2,5 | 1,5 | 10,2 | 144 |
| 3х2,5 | 1,5 | 10,7 | 178 |
| 4х2,5 | 1,5 | 11,5 | 216 |
| 5х2,5 | 1,5 | 12,9 | 280 |
| 7х2,5 | 1,5 | 13,9 | 350 |
| 12х2,5 | 1,5 | 17,7 | 541 |
| 16х2,5 | 1,7 | 19,9 | 698 |
| 19х2,5 | 1,7 | 20,9 | 798 |
| 24х2,5 | 1,9 | 24,6 | 1011 |
| 27х2,5 | 1,9 | 25,1 | 1104 |
| 33х2,5 | 1,9 | 26,9 | 1303 |
| 37х2,5 | 1,9 | 27,8 | 1432 |
| 2х4 | 1,5 | 11,1 | 181 |
| 3х4 | 1,5 | 11,6 | 229 |
| 4х4 | 1,5 | 13,0 | 307 |
| 2х6 | 1,5 | 13,1 | 260 |
| 3х6 | 1,5 | 13,8 | 330 |
| 4х6 | 1,5 | 14,9 | 406 |
| 2х10 | 1,5 | 14,5 | 351 |
| 3х10 | 1,5 | 15,3 | 458 |
| 4х10 | 1,5 | 16,6 | 573 |
| 2х16 | 1,5 | 17,1 | 491 |
| 3х16 | 1,7 | 18,5 | 672 |
| 4х16 | 1,7 | 20,1 | 846 |
| 2х25 | 1,7 | 20,1 | 698 |
| 3х25 | 1,7 | 21,3 | 941 |
| 4х25 | 1,7 | 23,3 | 1197 |
| 2х35 | 1,7 | 22,1 | 905 |
| 3х35 | 1,7 | 23,4 | 1240 |
| 4х35 | 1,9 | 26,1 | 1614 |
| 2х50 | 1,9 | 24,7 | 1218 |
| 3х50 | 1,9 | 26,2 | 1686 |
| 4х50 | 1,9 | 28,7 | 2171 |
| 2х70 | 1,9 | 29,1 | 1661 |
| 3х70 | 1,9 | 30,9 | 2323 |
| 4х70 | 2,1 | 34,4 | 3039 |
