ППCТМТнг(А)-FRHF

Отправить заявку

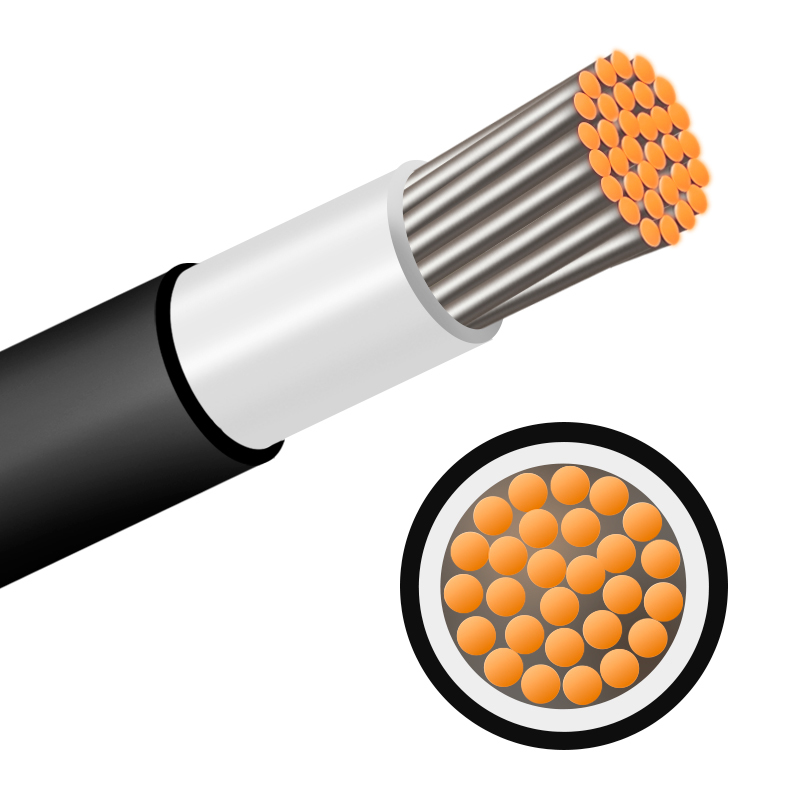

Провод силовой малогабаритный пониженной пожарной опасности, огнестойкий, для подвижного состава рельсового транспорта с изоляцией и оболочкой из термопластичной композиции, не содержащей галогенов, маслостойкий

Основные конструктивные размеры проводов марки ППCТМТнг(А)-FRHF:

Номинальное сечение жил, мм²	Номинальная толщина изоляции провода, мм					Номинальная толщина оболочки провода, мм
	Номинальное переменное напряжение, В
	660	1000	2000	3000	4000	660	1000	2000	3000	4000
0,35	0,6	0,7	0,8			0,8	0,8	0,8
0,5	0,6	0,7	0,8	0,9		0,9	0,9	0,9	0,9
0,75	0,6	0,7	0,8	0,9		0,9	0,9	0,9	0,9
1,0	0,6	0,7	0,8	0,9		0,9	0,9	0,9	0,9
1,5	0,6	0,7	0,8	0,9	1,0	0,9	0,9	0,9	0,9	0,9
2,5	0,6	0,7	0,8	0,9	1,0	0,9	0,9	0,9	0,9	0,9
4	0,6	0,7	0,8	0,9	1,0	0,9	0,9	0,9	0,9	1,0
6	0,6	0,7	0,8	0,9	1,0	0,9	0,9	0,9	0,9	1,0
10	0,6	0,7	0,8	0,9	1,0	0,9	0,9	0,9	0,9	1,0
16	0,6	0,7	0,8	0,9	1,0	1,0	1,0	1,0	1,1	1,2
25	0,7	0,8	0,9	1,0	1,1	1,0	1,0	1,0	1,2	1,3
35	0,7	0,8	0,9	1,0	1,1	1,0	1,0	1,0	1,2	1,3
50	0,8	0,9	1,0	1,1	1,2	1,0	1,0	1,0	1,4	1,5
70	0,8	0,9	1,0	1,1	1,2	1,0	1,0	1,0	1,4	1,5
95	0,8	0,9	1,0	1,1	1,2	1,0	1,0	1,0	1,4	1,5
120	1,0	1,1	1,2	1,3	1,4	1,0	1,0	1,1	1,4	1,5
150	1,0	1,1	1,2	1,3	1,4	1,1	1,1	1,2	1,9	2,0
185	1,0	1,1	1,2	1,3	1,4	1,1	1,1	1,2	1,9	2,0
240	1,0	1,1	1,2	1,3	1,4	1,1	1,1	1,2	1,9	2,0
300	1,0	1,1	1,2	1,3	1,4	1,1	1,1	1,2	1,9	2,0
400	1,1	1,2	1,3	1,4	1,5	1,2	1,2	1,3	2,0	2,2

Расчетные массы проводов марки ППCТМТнг(А)-FRHF:

Номинальное сечение жил, мм²	Напряжение, В
Номинальное сечение жил, мм²	660	1000	2000	3000	4000
0,35	30	33	35
0,5	33	35	38	40
0,75	36	38	41	43
1,0	42	45	48	51
1,5	51	54	57	60	63
2,5	64	68	71	74	78
4	84	88	91	95	102
6	103	107	110	114	122
10	145	149	153	158	166
16	213	218	222	232	243
25	294	300	305	322	333
35	391	397	403	421	433
50	535	541	548	581	595
70	740	747	754	793	809
95	954	962	971	1014	1033
120	1231	1240	1260	1280	1321
150	1509	1519	1540	1625	1647
185	1781	1792	1815	1908	1932
240	2312	2324	2348	2448	2474
300	2803	2817	2845	2961	2991
400	3746	3762	3793	3855	3915
