ПГТКнг(В)-HFLTx

Отправить заявку

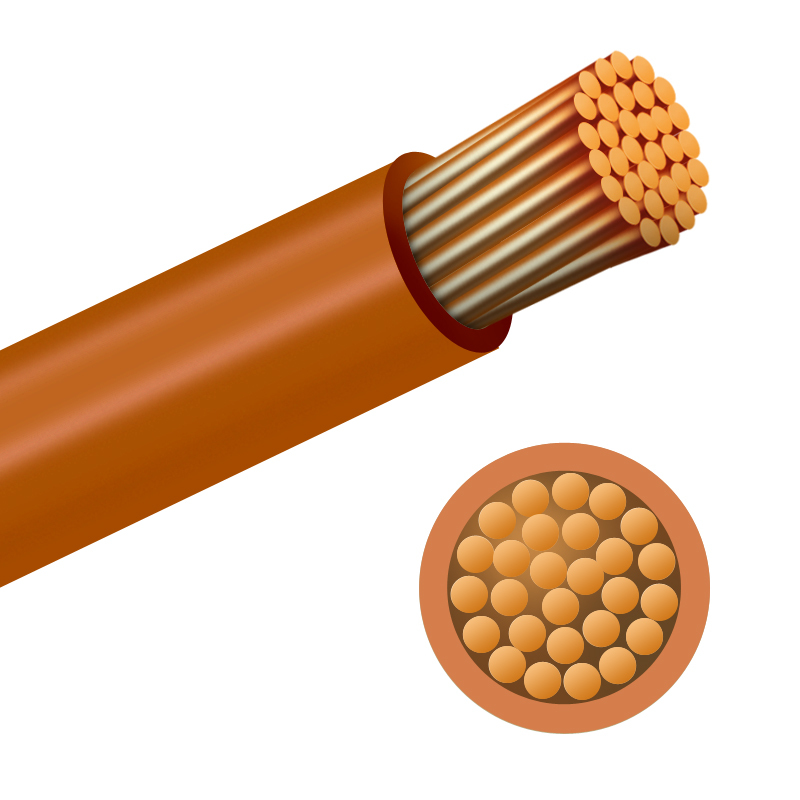

Провод теплостойкий с медными жилами с изоляционно-шланговой оболочкой из кремнийорганической резины, не распространяющей горение, не содержащей галогенов, с низкой токсичностью продуктов горения

Основные конструктивные размеры проводов марки ПГТКнг(В)-HFLTx

Номинальная толщина изоляционно-шланговой оболочки проводов:

Номинальное сечение жил, мм²	Номинальная толщина изоляционно-шланговой оболочки, мм
	Номинальное переменное напряжение, В
	660	1000	2000	3000	4000
0,35	0,6
0,5	0,6
0,75	0,6	1,6	2,0	2,8	3,2
1,0	0,6	1,6	2,0	2,8	3,2
1,5	0,7	1,8	2,2	3,0	3,2
2,5	0,7	1,8	2,2	3,0	3,5
4	0,9	1,8	2,2	3,0	3,5
6	1,0	1,8	2,2	3,0	3,5
10	1,1	1,9	2,4	3,5	4,0
16	1,2	2,0	2,4	3,5	4,0
25	1,4	2,2	2,4	3,5	4,0
35	1,4	2,2	2,6	3,5	4,0
50	1,6	2,4	2,6	3,5	4,0
70	1,6	2,4	2,6	3,5	4,0
95	1,8	2,6	2,8	3,5	4,0
120	1,8	2,6	3,0	3,5	4,0
150	2,0	2,8	3,2	3,7	4,2
185	2,0	3,0	3,2	3,7	4,2
240	2,2	3,2	3,6	3,7	4,2
300	2,2	3,4	3,6	3,7	4,2

Номинальные наружные диаметры проводов:

Номинальное сечение жил, мм²	Номинальное напряжение проводов, В
	660	1000	2000	3000	4000
	Номинальные наружные диаметры, мм
0,35	2,1
0,5	2,2
0,75	2,3	4,4	5,2	6,8	7,6
1,0	2,6	4,6	5,4	6,9	7,7
1,5	3,0	5,2	6,0	7,6	8,0
2,5	3,6	5,7	6,5	8,1	9,1
4	4,3	6,1	6,9	8,5	9,5
6	5,3	6,9	7,7	9,3	10,3
10	6,8	8,4	9,2	11,4	12,4
16	8,0	9,6	10,5	12,8	13,8
25	10,0	11,6	12,0	14,2	15,2
35	10,0	11,6	12,4	14,2	15,2
50	11,5	13,2	13,6	15,3	16,3
70	13,8	15,4	15,8	17,6	18,5
95	16,4	17,8	18,4	19,8	20,8
120	18,4	20,0	20,8	21,8	22,8
150	20,5	22,1	22,9	23,9	24,9
185	22,5	24,5	24,9	25,9	26,9
240	25,4	27,4	28,2	28,4	29,4
300	27,9	30,3	30,7	30,9	31,9

Максимальные наружные диаметры проводов:

Номинальное сечение жил, мм²	Номинальное напряжение проводов, В
	660	1000	2000	3000	4000
	Максимальные наружные диаметры, мм
0,35	2,3
0,5	2,5
0,75	2,9	4,9	5,7	7,5	8,4
1,0	3,1	5,1	5,8	7,6	8,5
1,5	3,6	5,8	6,6	8,4	8,8
2,5	4,0	6,2	7,1	8,8	9,9
4	4,7	6,5	7,6	9,4	10,5
6	5,7	7,3	8,5	10,3	11,3
10	7,0	8,6	9,9	12,3	13,5
16	8,9	10,5	11,8	14,2	15,3
25	10,9	12,5	13,2	15,6	16,8
35	11,5	13,0	13,6	15,6	16,8
50	13,0	15,0	15,0	16,9	18,0
70	15,2	17,0	17,4	19,4	20,4
95	18,0	19,6	20,2	21,8	22,9
120	19,0	20,6	22,9	24,0	25,1
150	21,8	23,6	24,6	25,8	26,9
185	23,0	25,1	25,7	26,8	27,8
240	26,1	28,0	29,1	29,1	30,0
300	28,6	30,9	31,4	31,5	32,4

Расчетная масса проводов:

Номинальное сечение жил, мм²	Расчетная масса 1 км провода, кг, на номинальное переменное напряжение, В
Номинальное сечение жил, мм²	660	1000	2000	3000	4000
0,35	7,9
0,5	10,1
0,75	12	30	42	68	82
1,0	15	36	46	73	90
1,5	21	46	58	90	98
2,5	32	59	72	105	130
4	50	75	90	125	150
6	73	100	115	155	182
10	123	160	186	256	295
16	178	220	243	318	358
25	270	320	335	420	463
35	358	410	442	515	558
50	506	570	590	670	720
70	707	780	800	890	948
95	940	1020	1040	1120	1200
120	1212	1310	1335	1415	1480
150	1480	1600	1630	1745	1816
185	1844	2030	2033	2160	2229
240	2330	2539	2584	2636	2704
300	2838	3109	3118	3171	3238
