КГТКОнг(А)-HF

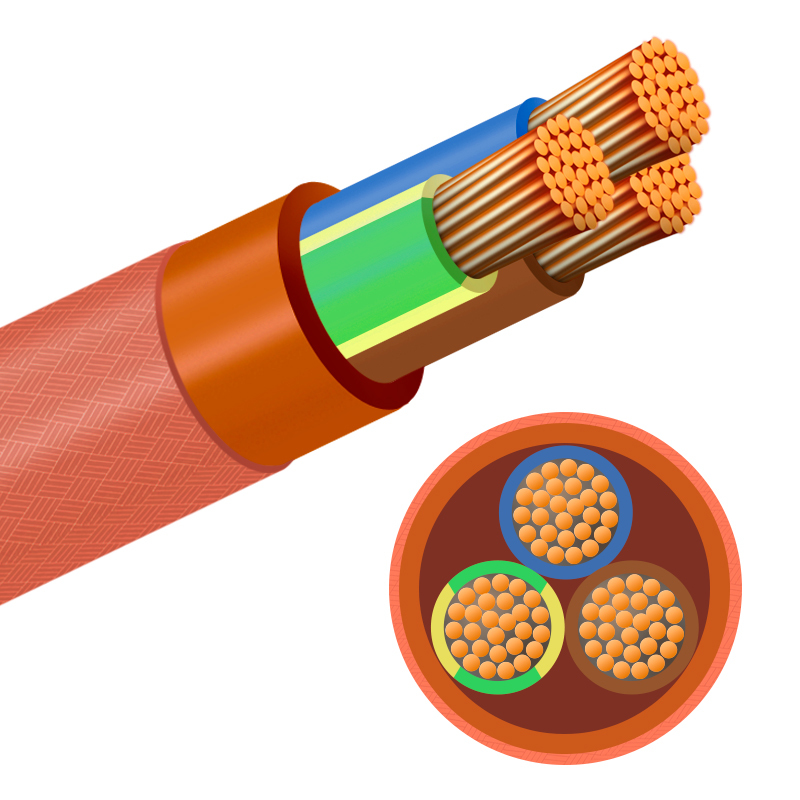

Кабель теплостойкий с медными жилами с изоляцией и оболочкой из кремнийорганической резины не распространяющей горение, не содержащей галогенов, в оплетке из полиэфирных нитей, пропитанной термостойким лаком
Основные конструктивные размеры проводов марки КГТКОнг(А)-HF
Номинальная толщина изоляции и оболочки и номинальные наружные диаметры кабелей соответствуют значениям, указанным в таблице:
| Число и номинальное сечение жил, мм2 | Номинальная толщина изоляции кабеля, мм | Номинальная толщина оболочки кабеля, мм | Номинальный наружный диаметр кабеля, мм | Расчетная масса 1 км кабеля, кг |
| 2х0,35 | 0,6 | 1,3 | 6,9 | 63 |
| 3х0,35 | 0,6 | 1,3 | 7,2 | 71 |
| 4х0,35 | 0,6 | 1,3 | 7,8 | 84 |
| 7х0,35 | 0,6 | 1,3 | 8,9 | 107 |
| 12х0,35 | 0,6 | 1,3 | 11,2 | 164 |
| 16х0,35 | 0,6 | 1,4 | 12,5 | 209 |
| 19х0,35 | 0,6 | 1,4 | 13,1 | 238 |
| 24х0,35 | 0,6 | 1,4 | 15,4 | 296 |
| 37х0,35 | 0,6 | 1,7 | 17,7 | 440 |
| 2х0,5 | 0,6 | 1,3 | 7,1 | 69 |
| 3х0,5 | 0,6 | 1,3 | 7,5 | 79 |
| 4х0,5 | 0,6 | 1,3 | 8,0 | 94 |
| 7х0,5 | 0,6 | 1,3 | 9,2 | 123 |
| 12х0,5 | 0,6 | 1,5 | 12,1 | 200 |
| 16х0,5 | 0,6 | 1,4 | 13,0 | 244 |
| 19х0,5 | 0,6 | 1,5 | 13,8 | 285 |
| 24х0,5 | 0,6 | 1,6 | 16,5 | 361 |
| 37х0,5 | 0,6 | 1,7 | 18,4 | 516 |
| 2х0,75 | 0,7 | 1,3 | 8,0 | 87 |
| 3х0,75 | 0,7 | 1,3 | 8,3 | 99 |
| 4х0,75 | 0,7 | 1,3 | 9,0 | 118 |
| 7х0,75 | 0,7 | 1,3 | 10,5 | 156 |
| 12х0,75 | 0,7 | 1,5 | 13,8 | 257 |
| 16х0,75 | 0,7 | 1,5 | 15,1 | 323 |
| 19х0,75 | 0,7 | 1,7 | 16,3 | 385 |
| 24х0,75 | 0,7 | 1,7 | 19,2 | 479 |
| 37х0,75 | 0,7 | 1,9 | 21,7 | 695 |
| 2х1,0 | 0,7 | 1,3 | 8,4 | 99 |
| 3х1,0 | 0,7 | 1,3 | 8,9 | 115 |
| 4х1,0 | 0,7 | 1,3 | 9,6 | 138 |
| 7х1,0 | 0,7 | 1,3 | 11,2 | 183 |
| 12х1,0 | 0,7 | 1,5 | 14,8 | 302 |
| 16х1,0 | 0,7 | 1,5 | 16,3 | 381 |
| 19х1,0 | 0,7 | 1,7 | 17,5 | 454 |
| 24х1,0 | 0,7 | 1,7 | 20,7 | 565 |
| 37х1,0 | 0,7 | 1,9 | 23,4 | 827 |
| 2х1,5 | 0,8 | 1,5 | 9,7 | 134 |
| 3х1,5 | 0,8 | 1,3 | 9,8 | 146 |
| 4х1,5 | 0,8 | 1,5 | 11,1 | 187 |
| 7х1,5 | 0,8 | 1,5 | 12,9 | 250 |
| 12х1,5 | 0,8 | 1,5 | 16,6 | 395 |
| 16х1,5 | 0,8 | 1,7 | 18,8 | 519 |
| 19х1,5 | 0,8 | 1,7 | 19,7 | 688 |
| 24х1,5 | 0,8 | 1,9 | 23,8 | 770 |
| 37х1,5 | 0,8 | 2,0 | 26,7 | 1111 |
| 2х2,5 | 0,8 | 1,5 | 10,7 | 172 |
| 3х2,5 | 0,8 | 1,3 | 10,9 | 191 |
| 4х2,5 | 0,8 | 1,5 | 12,2 | 248 |
| 7х2,5 | 0,8 | 1,5 | 14,4 | 335 |
| 12х2,5 | 0,8 | 1,5 | 18,6 | 539 |
| 16х2,5 | 0,8 | 1,8 | 21,2 | 721 |
| 19х2,5 | 0,8 | 1,9 | 22,5 | 844 |
| 24х2,5 | 0,8 | 1,9 | 26,8 | 1055 |
| 37х2,5 | 0,8 | 2,4 | 30,9 | 1603 |
| 3х4 | 1,0 | 1,3 | 12,7 | 275 |
| 3х6 | 1,0 | 1,3 | 14,3 | 364 |
| 3х10 | 1,2 | 1,3 | 17,6 | 571 |
| 3х16 | 1,2 | 1,6 | 20,5 | 822 |
| 3х25 | 1,4 | 1,8 | 25,4 | 1230 |
| 3х35 | 1,4 | 1,8 | 25,4 | 1488 |
| 3х50 | 1,6 | 2,0 | 29,1 | 2063 |
| 3х70 | 1,6 | 2,0 | 33,8 | 2827 |
