ППСТПнг(А)-HF

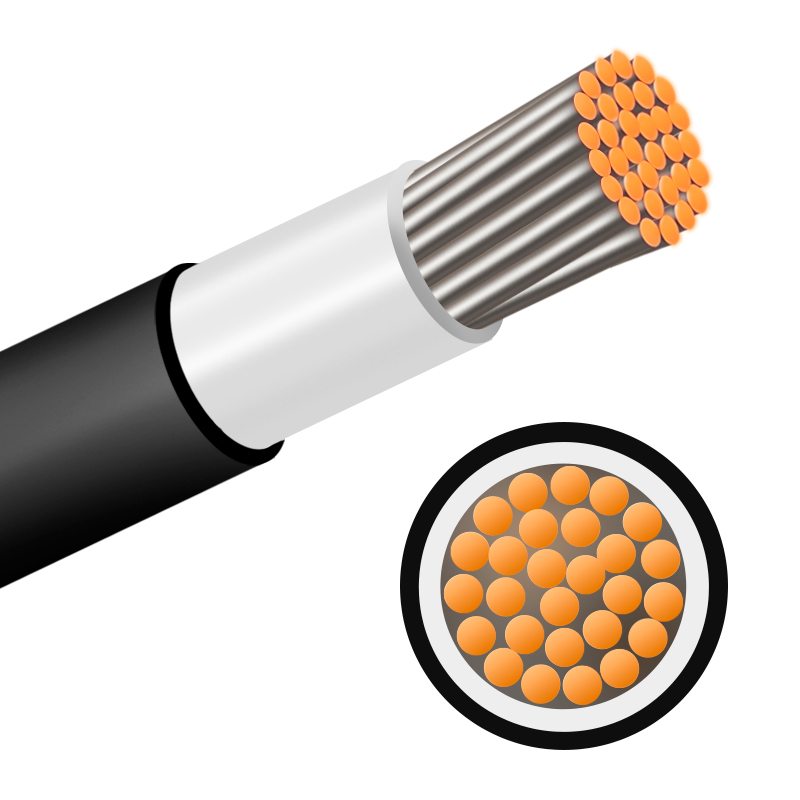

Провод, пониженной пожарной опасности, для подвижного состава рельсового транспорта с изоляцией из термоэластопласта cамозатухающего, не содержащего галогенов, в оболочке из маслобензостойкой полимерной композиции, не содержащей галогенов, пониженной пожарной опасности

Основные конструктивные размеры проводов марки ППСТПнг(А)-HF

Номинальная толщина оболочки и номинальный наружный диаметр, в зависимости от значения номинального переменного напряжения, проводов марки ППCТПнг(А)-HF соответствуют значениям, указанным в таблице:

Номинальное сечение жил, мм²	Номинальная толщина оболочки провода, мм				Номинальный наружный диаметр провода, мм
	Номинальное переменное напряжение, В
	1000	2000	3000	4000	1000	2000	3000	4000
0,35	0,7	0,8	0,8	0,9	3,7	1,0	4,3	4,8
0,5	0,7	0,8	0,8	0,9	3,9	4,3	4,5	5,0
0,75	0,7	0,8	0,8	0,9	4,1	4,5	4,7	5,2
1,0	0,7	0,8	0,8	0,9	4,3	4,7	4,9	5,4
1,5	0,7	0,8	0,8	0,9	4,6	5,0	5,2	5,7
2,5	0,7	0,8	0,8	0,9	4,9	5,3	5,6	6,0
4	0,8	0,9	0,9	1,0	5,9	6,3	6,5	7,0
6	0,8	0,9	0,9	1,0	6,5	6,9	7,2	7,6
10	0,8	0,9	0,9	1,0	7,4	7,9	8,1	8,6
16	0,9	1,0	1,1	1,2	8,9	9,3	9,7	10,2
25	0,9	1,0	1,1	1,2	10,7	11,1	11,5	12,0
35	0,9	1,0	1,1	1,2	11,8	12,3	12,7	13,2
50	1,0	1,1	1,4	1,5	13,8	14,3	15,1	15,6
70	1,0	1,1	1,4	1,5	15,4	15,8	16,7	17,2
95	1,0	1,1	1,4	1,5	17,3	17,7	18,6	19,0
120	1,0	1,1	1,4	1,5	19,5	20,0	20,8	21,3
150	1,1	1,2	1,9	2,0	21,3	21,7	23,4	23,9
185	1,1	1,2	1,9	2,0	23,1	23,6	25,2	25,7
240	1,1	1,2	1,9	2,0	26,0	26,5	28,1	28,6
300	1,1	1,2	1,9	2,0	28,4	28,9	30,5	31,0
400	1,1	1,2	1,9	2,0	36,0	36,7	38,5	39,3

Расчетные массы проводов, кг/км:

Номинальное сечение жил, мм²	Напряжение, В
Номинальное сечение жил, мм²	1000	2000	3000	4000
0,35	19	23	25	30
0,5	22	26	28	32
0,75	24	28	30	35
1,0	28	32	34	39
1,5	33	38	40	45
2,5	45	50	53	58
4	63	68	71	78
6	85	91	95	102
10	123	131	134	142
16	186	195	204	213
25	268	278	289	300
35	361	373	384	396
50	500	512	538	552
70	698	712	743	758
95	904	921	955	973
120	1173	1192	1232	1252
150	1445	1465	1550	1572
185	1709	1731	1824	1848
240	2227	2252	2352	2378
300	2703	2731	2847	2878
400	3595	3626	3754	3787
