ППСППнг(А)-HF

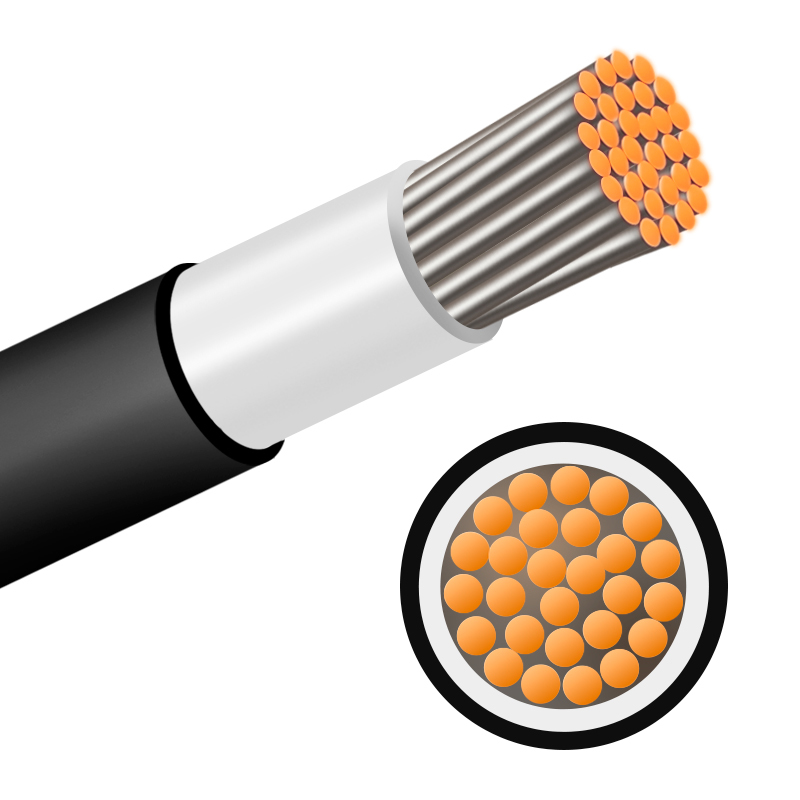

Провод, пониженной пожарной опасности, для подвижного состава рельсового транспорта с изоляцией из полимерной композиции, не содержащей галогенов, в оболочке из маслобензостойкой полимерной композиции, не содержащей галогенов, пониженной пожарной опасности

Основные конструктивные размеры проводов марки ППСППнг(А)-HF

Номинальная толщина оболочки и номинальный наружный диаметр, в зависимости от значения номинального переменного напряжения, проводов марки ППCППнг(А)-HF соответствуют значениям, указанным в таблице:

Номинальное сечение жил, мм²	Номинальная толщина оболочки провода, мм				Номинальный наружный диаметр провода, мм
	Номинальное переменное напряжение, В
	1000	2000	3000	4000	1000	2000	3000	4000
0,35	0,7	0,8	0,8	0,9	3,7	1,0	4,3	4,8
0,5	0,7	0,8	0,8	0,9	3,9	4,3	4,5	5,0
0,75	0,7	0,8	0,8	0,9	4,1	4,5	4,7	5,2
1,0	0,7	0,8	0,8	0,9	4,3	4,7	4,9	5,4
1,5	0,7	0,8	0,8	0,9	4,6	5,0	5,2	5,7
2,5	0,7	0,8	0,8	0,9	4,9	5,3	5,6	6,0
4	0,8	0,9	0,9	1,0	5,9	6,3	6,5	7,0
6	0,8	0,9	0,9	1,0	6,5	6,9	7,2	7,6
10	0,8	0,9	0,9	1,0	7,4	7,9	8,1	8,6
16	0,9	1,0	1,1	1,2	8,9	9,3	9,7	10,2
25	0,9	1,0	1,1	1,2	10,7	11,1	11,5	12,0
35	0,9	1,0	1,1	1,2	11,8	12,3	12,7	13,2
50	1,0	1,1	1,4	1,5	13,8	14,3	15,1	15,6
70	1,0	1,1	1,4	1,5	15,4	15,8	16,7	17,2
95	1,0	1,1	1,4	1,5	17,3	17,7	18,6	19,0
120	1,0	1,1	1,4	1,5	19,5	20,0	20,8	21,3
150	1,1	1,2	1,9	2,0	21,3	21,7	23,4	23,9
185	1,1	1,2	1,9	2,0	23,1	23,6	25,2	25,7
240	1,1	1,2	1,9	2,0	26,0	26,5	28,1	28,6
300	1,1	1,2	1,9	2,0	28,4	28,9	30,5	31,0
400	1,1	1,2	1,9	2,0	36,0	36,7	38,5	39,3

Расчетные массы проводов, кг/км:

Номинальное сечение жил, мм²	Напряжение, В
Номинальное сечение жил, мм²	1000	2000	3000	4000
0,35	19	23	25	29
0,5	21	25	27	32
0,75	24	28	30	34
1,0	27	32	34	39
1,5	33	37	40	45
2,5	44	49	52	58
4	62	68	71	77
6	84	90	94	101
10	123	130	133	141
16	185	194	203	212
25	267	277	287	298
35	360	371	382	393
50	498	510	536	549
70	695	710	740	755
95	901	918	952	969
120	1168	1187	1227	1247
150	1441	1461	1545	1566
185	1704	1726	1818	1842
240	2222	2246	2345	2371
300	2696	2724	2840	2869
400	3588	3618	3746	3778
