ППСПЭПнг(А)-HF

Отправить заявку

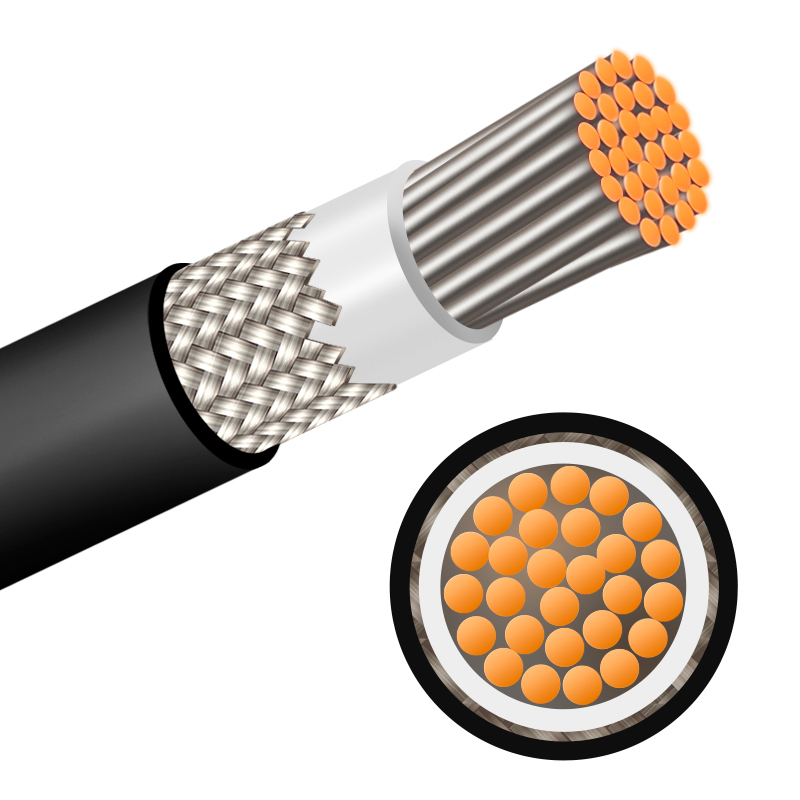

Провод, пониженной пожарной опасности, для подвижного состава рельсового транспорта с изоляцией из полимерной композиции, не содержащей галогенов, в оболочке из маслобензостойкой полимерной композиции, не содержащей галогенов, пониженной пожарной опасности, с экраном из медных луженых проволок под оболочкой

Основные конструктивные размеры проводов марки ППСПЭПнг(А)-HF

Номинальная толщина оболочки и номинальный наружный диаметр, в зависимости от значения номинального переменного напряжения, проводов марки ППСПЭПнг(А)-HF соответствуют значениям, указанным в таблице:

Номинальное сечение жил, мм²	Номинальная толщина оболочки провода, мм				Номинальный наружный диаметр провода, мм
	Номинальное переменное напряжение, В
	1000	2000	3000	4000	1000	2000	3000	4000
0,35	0,7	0,8	0,8	0,9	4,3	4,7	4,9	5,4
0,5	0,7	0,8	0,8	0,9	4,5	4,9	5,1	5,6
0,75	0,7	0,8	0,8	0,9	4,7	5,1	5,3	5,8
1,0	0,7	0,8	0,8	0,9	4,9	5,3	5,5	6,0
1,5	0,7	0,8	0,8	0,9	5,2	5,6	5,8	6,3
2,5	0,7	0,8	0,8	0,9	5,5	5,9	6,2	6,6
4	0,8	0,9	0,9	1,0	6,5	6,9	7,1	7,6
6	0,8	0,9	0,9	1,0	7,1	7,5	7,8	8,2
10	0,8	0,9	0,9	1,0	7,9	8,5	8,7	9,2
16	0,9	1,0	1,1	1,2	9,5	10,6	10,7	11,2
25	0,9	1,0	1,1	1,2	11,7	12,1	12,5	13,0
35	0,9	1,0	1,1	1,2	12,8	13,3	13,7	14,2
50	1,0	1,1	1,4	1,5	14,8	15,3	16,1	16,6
70	1,0	1,1	1,4	1,5	16,4	16,8	17,7	18,2
95	1,0	1,1	1,4	1,5	18,3	18,7	19,6	20,0
120	1,0	1,1	1,4	1,5	20,5	21,0	21,8	22,3
150	1,1	1,2	1,9	2,0	22,3	22,7	24,4	24,9
185	1,1	1,2	1,9	2,0	24,1	24,6	26,2	26,7
240	1,1	1,2	1,9	2,0	27,0	27,5	29,1	29,6
300	1,1	1,2	1,9	2,0	29,4	29,9	31,5	32,0
400	1,1	1,2	1,9	2,0	37,0	37,7	39,5	40,3

Расчетные массы проводов, кг/км:

Номинальное сечение жил, мм²	Напряжение, В
Номинальное сечение жил, мм²	1000	2000	3000	4000
0,35	29	34	37	42
0,5	32	37	40	45
0,75	35	40	43	48
1,0	39	44	47	53
1,5	45	51	54	60
2,5	59	64	68	74
4	78	85	88	95
6	102	110	114	122
10	143	151	156	164
16	210	220	230	240
25	296	307	318	330
35	392	404	416	429
50	561	574	603	618
70	770	786	818	835
95	987	1005	1042	1061
120	1268	1289	1331	1352
150	1545	1567	1655	1679
185	1820	1843	1940	1965
240	2348	2373	2477	2504
300	2844	2873	2994	3025
400	3751	3783	3915	3949
