ППCПвЭПвМнг(А)-FRHF

Отправить заявку

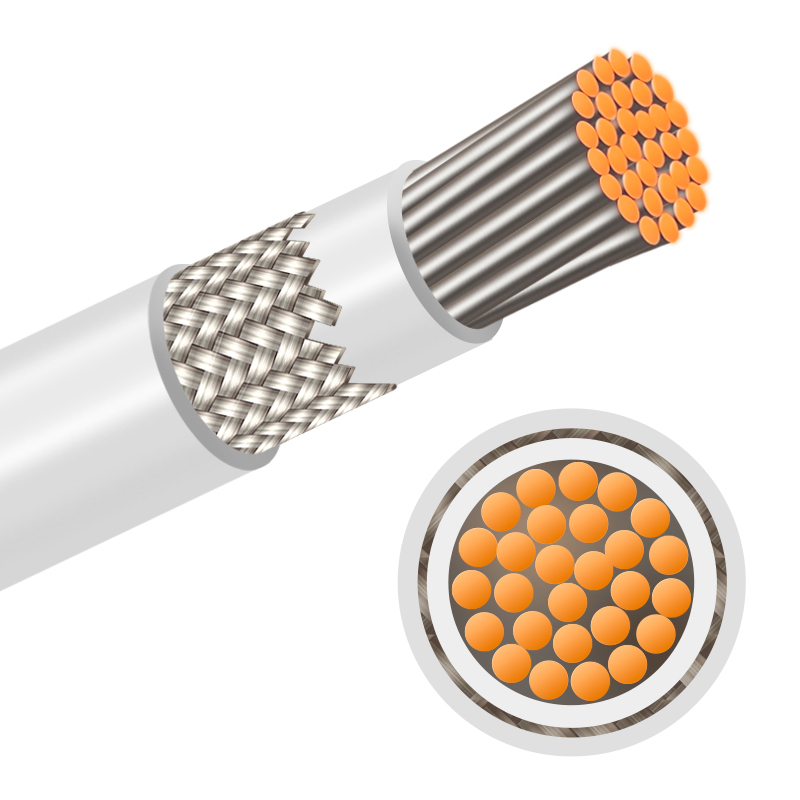

Провод силовой малогабаритный пониженной пожарной опасности, огнестойкий, для подвижного состава рельсового транспорта с изоляцией и оболочкой из сшитой полимерной композиции, не содержащей галогенов, маслостойкий, с общим экраном из медных луженых проволок под оболочкой

Основные конструктивные размеры проводов марки ППСПвЭПвМнг(А)-FRHF:

Номинальное сечение жил, мм²	Номинальная толщина изоляции провода, мм					Номинальная толщина оболочки провода, мм
	Номинальное переменное напряжение, В
	660	1000	2000	3000	4000	660	1000	2000	3000	4000
0,35	0,5	0,6	0,7			0,5	0,5	0,5
0,5	0,5	0,6	0,7	0,8		0,5	0,5	0,5	0,5
0,75	0,5	0,6	0,7	0,8		0,5	0,5	0,5	0,5
1,0	0,5	0,6	0,7	0,8		0,5	0,5	0,5	0,5
1,5	0,5	0,6	0,7	0,8	0,9	0,5	0,5	0,5	0,5	0,5
2,5	0,5	0,6	0,7	0,8	0,9	0,5	0,5	0,5	0,5	0,5
4	0,5	0,6	0,7	0,8	0,9	0,5	0,5	0,5	0,5	0,5
6	0,5	0,6	0,7	0,8	0,9	0,5	0,5	0,5	0,5	0,5
10	0,6	0,7	0,8	0,9	1,0	0,5	0,5	0,5	0,5	0,5
16	0,6	0,7	0,8	0,9	1,0	0,6	0,6	0,6	0,6	0,6
25	0,7	0,8	0,9	1,0	1,1	0,7	0,7	0,7	0,7	0,7
35	0,7	0,8	0,9	1,0	1,1	0,7	0,7	0,7	0,7	0,7
50	0,8	0,9	1,0	1,1	1,2	0,8	0,8	0,8	0,8	0,8
70	0,8	0,9	1,0	1,1	1,2	0,8	0,8	0,8	0,8	0,8
95	1,0	1,1	1,2	1,3	1,4	0,8	0,8	0,8	0,8	0,8
120	1,0	1,1	1,2	1,3	1,4	0,8	0,8	0,8	0,8	0,8
150	1,2	1,3	1,4	1,5	1,6	0,8	0,8	0,8	0,8	0,8
185	1,4	1,5	1,6	1,7	1,8	0,8	0,8	0,8	0,8	0,8
240	1,4	1,7	1,8	1,9	2,0	0,8	0,8	0,8	0,8	0,8
300	1,8	1,9	2,0	2,1	2,2	0,8	0,8	0,8	0,8	0,8
400	1,9	2,0	2,1	2,2	2,3	0,8	0,8	0,8	0,8	0,8

Расчетные массы проводов марки ППСПвЭПвМнг(А)-FRHF:

Номинальное сечение жил, мм²	Напряжение, В
Номинальное сечение жил, мм²	660	1000	2000	3000	4000
0,35	32	34	37
0,5	34	37	40	42
0,75	37	40	42	45
1,0	44	47	50	53
1,5	53	56	60	63	66
2,5	67	70	74	77	81
4	87	91	95	98	102
6	106	110	114	118	122
10	154	158	162	167	171
16	223	228	233	238	243
25	311	341	348	354	360
35	436	443	448	455	462
50	590	598	605	612	620
70	805	813	822	830	839
95	1047	1057	1066	1076	1086
120	1317	1328	1339	1349	1360
150	1611	1622	1633	1644	1656
185	1917	1929	1942	1954	1967
240	2485	2498	2512	2525	2539
300	3035	3051	3066	3082	3098
400	3987	4004	4021	4038	4056
